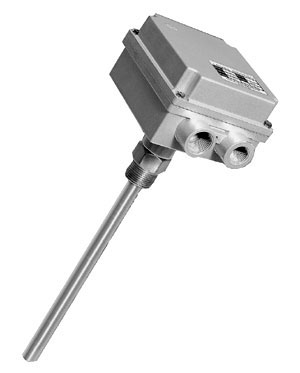

(Reliable Vibration Type Level Switch) SVL

Operating Principle

측정물로 취입되는 감지 파이프속에 설치된 압전소자가 진동을 발생시키고, 이부분에 물질이 닿을 때 진동의 폭이 감지되어 레벨이 일정부분에 찬 것이 감지된다.

Features

• 높은 진동에 대해서 견딜 수 있다
• 호퍼의 진동에 의한 영향을 받지않고 안정된 동작을 한다
• 측정물마다 별도의 감도 조정을 할 필요가 없다

Application

미세한 분말의 커피, 분유,초코렛가루, 붉은철 산화물 등등과 일반 분말, 그래뉼로 처리된물질의 설탕, 소금, 분말 섬유소, 유리재료용 분말, 플라스틱 분말 등등.

Specifications

DESCRIPTION		SVL-15(Standard)	SVL-25(Extension)	SVL-35(Flexible)
Power Supply		AC110V/220V ± 10%, 50/60Hz
Power consumption		3VA
Detection of specific gravity		Min. 0.2(Option:0.1)
Max. pressure(Kgf/㎠)		20	10	atm
Load weight(Kg)		60	-	-
Vibration frequency		350~450Hz
Relay contact		1DPDT, AC250V/5A
Delay time		Approx. 3 sec
Temp.	Housing	0~+60℃
	Detection Pipe	-20~+80℃		-20~+70℃
High temp. type		-20~+120℃ /-20~+150℃
Material	Housing	ADC12
	Detection Pipe	SUS304 or SUS316		SUS304 or SUS316 with PVC
Mounting	Nipple	PT1", 1½",2"	PT 1½",2"	-
	Flange	JIS 5K 50A Flange(Others are Option)
Measuring range	Side(mm)	270	330~1,000	-
	Top(mm)	270	330~4,000	600~6,000
Cable gland		PF 3/4" & PF 1/2"
Enclosure		Weather Proof, Explosion Proof(Ex d ⅡB T4)
