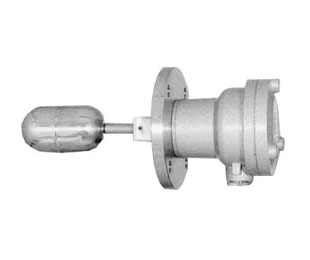

(Magnetic Float Type Level Switch) SHM-100

Operating Principle

이 장비에는 밀봉된 reed switch가 플랜지에 장치돼있고 영구자석이 플로트 축의 반대편 끝에 장치되어있어서 플로트가 오르내릴 때 영구자석이 플랜지에 장치된 reed switch와 맞닿으면서 접점이 생기므로써 레벨 감지를 해 내는 장비이다.

Features

• 직접적인 펌프 control 가능.
• 설치 간단
• 스테인레스 스틸 제작으로 녹 방지됨
• 플로트가 견고하고 튼튼함.

Application

• 선박용 탱크.
• 화학물질 및 냉각수.
• 윤활기름, 유압용 기름, 연료기름용 탱크

Specifications

TYPE		SHM-100	SHM-100E	SHM-100T
Contact Rating		250V AC, 10A
Switch		Micro Switch
Operating Temperature	Sensing part	-25~+120℃		-25~+210℃
	Housing part	-25~+210℃
Operating Pressure		10kgf/㎠(Max.)
Output		1SPDT
S.G		0.7(Min.)
Actuation Angle		±15°
Mounting Standard		JIS 5K 65A FF
Material	Sensing part	SUS 304/SUS 316
	Housing part	ADC 12	AC 2B
Enclosure Class		Weather proof	Explosion proof (Ex d ⅡB T3)	Weather proof
