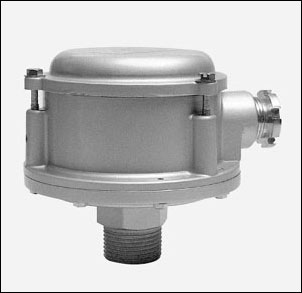

(Pneumatic Type Level Switch) SFP

Operating Principle

액체용 탱크등에 장착할때 파이프속에 공기가 고이도록 파이프의 윗부분을 막고 아랫부분은 열어놓으면, 액체가 차 올라올 때, 파이프의 내부에 모여있던 공기는 압력을 받게 되면서 상부에 설치된 micro switch를 눌러서 접점을 내주는 원리이다.

Features

• 긴 수명을 자랑하며
• 점도가 높은 측정물의 레벨 측정에적합
• 설치가 매우 용이

Application

하수처리용의 탱크 또는 웅덩이, 산업폐수 정화용 공정, 점도 높은 꿀, 구리스, 잼, 케찹, 선박용 탱크 등등

Specifications

Item Model	SFP-1A	SFP-1S	SFP-3	SFP-5B	SFP500E
Scope	Upper & Iower limit detection for air release tank(Atmosphere)
Construction	water-Proof		non Proof	water-Proof	Explosion proof
Switch Rated	AC250V 10A	AC250V 10A	AC250V 10A	AC250V 10A	AC250V 10A
Work point m/m	70±5	65±5	65±5	130±5	80±5
Reset point m/m	40±5	45±5	45±5	80±10	45±5
Differential m/m	30±5	20±5	20±5	50±10	30±5
Material Cover	ADC-12	ADC-12	SS plated	AC-4B	AC-4B
Main Body	ADC-12	ADC-12	Phenol resin(black color)	AC-4B	AC-4B
Chamber	ADC-12	SCS-12		SUS 304	AC-4B
Diaphragm	neoprene	F-rubber	neoprene rubber	SUS 304	neoprene rubber
Wire Gland	JIS F-20a	JIS F-20a	Bush rubber	JIS F-20a	PF 3/4
