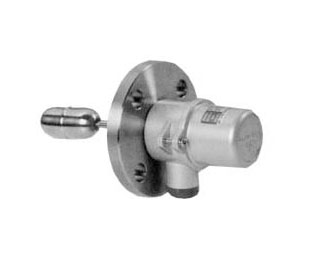

(Magnetic Float Type Level Switch) SFM

Operating Principle

이 장비에는 밀봉된 reed switch가 플랜지에 장치돼있고 영구자석이 플로트 축의 반대편 끝에 장치되어있어서 플로트가 오르내릴 때 영구자석이 플랜지에 장치된 reed switch와 맞닿으면서 접점이 생기므로써 레벨 감지를 해 내는 장비이다.

Features

• 저 가격
• 설치 간단
• 스테일레스 스틸 제작으로 녹 방지
• balancing 무게추의 위치를 조정하므로써 경계면 측정 가능

Application

• 선박용 탱크.
• 화학물질 및 냉각수.
• 윤활기름, 유압용 기름, 연료기름용 탱크

Specifications

ㆍswith

TYPE		SFM-11	SFM-12	SFM-13	SFM-14	SFM-16
Switch Rating		50VA, 0.5A 300V AC, Max.(Reed Switch Type)
Operating Temperature		-10~+120℃				-10~+80℃
Operating Pressure		5kgf/㎠		5kgf/㎠	5kgf/㎠
Switch		Reed Switch
Output		1SPST	1SPDT	1SPST
S.G		0.7				0.72~1.0
Actuation Angle		-9~+23°	±23°	-9~+23°
Mounting Standard		JIS 5K 40A FF		PT 1½"	JIS 5K 40A FF
Material	Sensing part	SUS 304/SUS 316				SUS 304/NBR Float
	Housing part	ADC 12
