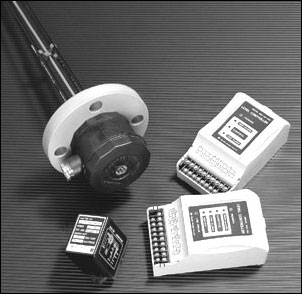

(Electrode Level Switch) SEC/SH

Operating Principle

전극을 이용한 장치로,설치된 전극봉에 측정물질이 닿을때 전도성이 감지되면서 동시에 수위가 감지되는 것이다.센서로 전극성이 감지되면
relay가 동작하면서 수위가 조절되는 것이다.

Features

• 다양한 액체 탱크에 적용 가능
• 전극을 6개까지 사용할 수 있다
• 설치 및 조정이 용이하다
• 2-wire형이 가능하다
• 펌프ON-OFF와 HH및 LL의 경보가 가능함

Application

• 수처리용 탱크
• 산업용수의 탱크와 웅덩이.
• 냉각수와 관개용수 등등.
• 침수용 펌프 조절용으로 사용 가능
• 각종 다양한 탱크에 적용가능

Specifications

ㆍswith

Description Type	Multi-Wire	2-Wire
Wire Connection	3-Wire-8-Wire	2-Wire
Loop Impedance	500Ω(15V DC)	700Ω(20V AC)
Application Temperature Limits	Head:-10~+80℃, Electrode:-10~+80℃
Operation Pressure	2kgf/㎠
Measuring Range	5m Max.(20m for Wire -Type)
Material	Head: ABS Resin, ADC-12 Electrode: SUS 304(316), PTFE wire

Specifications

ㆍLevel Controller

Description Type	Multi-Wire		2-Wire
Switch (Output Voltage)	12V DC	15V DC	20V AC
Contact Rating	250V AC, 5A
Power Supply	110 or 220V AC± 10%, 50/60Hz	110V/220V AC± 10%, 50/60Hz
Ambient Temperature	-10~+60℃
Control Output	SEC-3U: Control(Supply) SQ-2U: Control(Drain)	SEC-5U-5W: L/AL,Control,H/AL SMA-4P-5W: LL,L,H,HH,(AL1,AL2,AL3,AL4)	SEC-5U-2W: Bz,L/AL,Control,H/AL SLA-4P-E: LL,L,H,HH(Bz,C1,C2,H/AL)
Fuse Rating	250V AC,0.1A,
Material	Base Plate:ABS+Glass Cover:ABS	ABS(Unburnable ABS)
Mounting Mothod	Rack/Wall Mount	Wall Mount
Dimensions(mm)	49(W)×60(H)×69(D)	88(W)×68.2(H)×156(D)
