(Capacitance Level Transmitter) SCAP-llI

Operating Principle

측정물이 오르내릴 때 정전용량의 값이 변하고 이 변한 값은 전기적 신호로 변환되어 레벨을 측정하는 것이다.

Features

• DC 4 ~ 20 mA output signal을 이용한다
• 부식이 되지 않는 재질을 측정부에 장치하여 사용가능하다
• 무거운 측정물이 측정부에 쌓여도 견고하게 견뎌 낼수 있다.

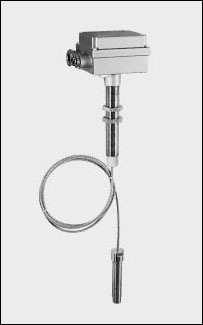

• 측정부가 유동적인 Wire 타입이 가능하다

Application

PE, PP, PC, PVC 등의 알갱이와 세멘트, 석회석, 물과 기름의 경계면의 측량에도 적용된다.

Specifications

Description Model		SCAP-Ⅲ
Power supply		Nominal 24V DC
Applicable media		Liquid, Solid(Only 50 pF)
Output Signal		4~20mA DC(2-wire)
Power & Load		12·6‥36V DC (No load)
		R(Kohm)=(Vin-12.6)/22.6
Accuracy		± 1% F.S.
Measure Ranage		50~5000 pF
Temp. Effects		-20~+60℃ (Operating Temp. Range)
Construction		Intrinsically safe Explosion Proof (Ex iaⅡB T6 and Ex d ⅡB T4)
Materials	Probe	SUS 304 + PTFE, SUS316 +PTFE
	Head	ADC-12
