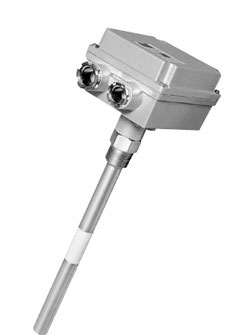

(Capacitance Level Switch Automatic Calibration and Self Testing) SCAP

Operating Principle

공기중의 전극과 측정물질 사이에서 측정되는 정전용량의 변화값을 전기적 신호로 바꿔서 레벨 측정에 이용하는 원리이다.

Features

• 액체, 고체, 분체에 적용이 가능함.
• 측정물질의 성질에 따라서 다양한 프로브 물질을 적용시킬 수 있다.
• 전도성을 띠는 물질을 측정할 수 있다.
• 측정부는 파이프 타입이다.

Application

물, 기름, 화학물질, 페인트, 찌꺼기섞인 혼탁한 물, 물과 기름의 경계면 측량, 세멘트, 설탕, 보리, 곡물, 옥수수, 수지(합성수지), 폴리에스테르 칩, 석탄, 석회석 등등.

Specifications

Description Model		SCAP-1	SCAP-2	SCAP-3	SCAP-4	SCAP-5	SCAP-6
Application		Power Liquid, Solid	Power , Solid	Power	Power Liquid		Liquid
Measuring Length(mm)		250~500	300~4,000	300~4,000	300~5,000	63	23~100
Measuring Range(pF)		1~1,000pF
Output Contact		DPDT(5A, 250VAC)
Function		Auto Calibration(H/L setting, Data back up),H/L Alarm Set, Delay Time(0.5~10Sec)
Indicator		LED(Red) for Relay Output Display, LED(Green)for Calibrator/Error Display
Pressure		1kg/㎠
Materal Load(kgf/㎠)		Approx20	Approx40	Approx60	Approx30	Approx60	Approx20
Temp'	Electronics(℃)	0~+50
	Probe(℃)	-20~+80(Max.230)			-10~+80	-20~+80(Max.230)	-10~+80
Power Supply		110V/220VAC ± 10%, 50/60Hz
Material	Head	ADC-12/AC2B
	Probe	SUS304(316)/UHMW-PE(PTFE)/PPS/Ceramic(Al2O3)
Enclosure	Electronics	Dust Proof/Explosion Proof
	Probe	Weather Proof
Mounting		PT1" Nipple JIS 5K 65A Flange	JIS 5K 65A FF Flange(In Option for Other Flange)				PT1" Nipple
Cable gland		PF 1/2" & PF3/4", PT1/2" & PT 3/4" etc.
