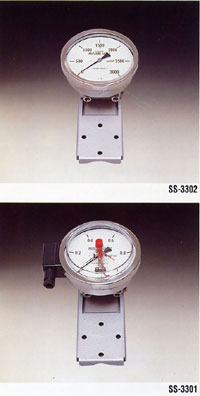

접점차압계(Differential Pressure Gauge With Contact) SS-3300 Series

안전관리

• 급속한 압력변화, 진동, 맥동이 있는 곳은 보호 장치를 설칫하십시오.
• 운반, 설치, 사용시 충격을 가하지 마십시오.
• 압력계가 수평, 수직이 되도록 설치 하십시오.
• 필히 3-way VALE를 사용하십시오.

용도

• 각종 유량 측정
• 압력 전위차 응용라인 등등

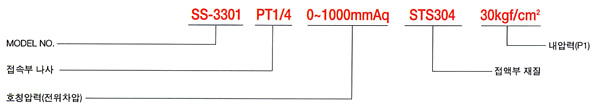

사양선택방법

• 계측조건에 맞는 크기, 재질, 접속부나사, 정밀도 등급 등을 결정하십시오.
• 압력 조건에 따른 상용 압력은 원칙적으로 다음의 값 이하로 하십시오.
  - 정압력 : 최고 눈금값의 3/4
  - 변동압력 : 최고 눈금값의 3/5

재질

• 케이스, 커버 : St, St
• 몸통 : St, St
• 접속부 : St, St
• 불로우즈 : BS 또는 St, St

제작사양

• 호칭크기(mm) :150(mm)
• 제작압력범위 : 500mmAq~10Kgf/㎠
• 최고내압(Kgf/㎠) : 30
• 취부방법 : 브라켓트, 2B PIPE
• 접점정격전압 : AC110/220V 0.5A
• OPTION : 3-WAY MANIFOLD VALVE 부착
