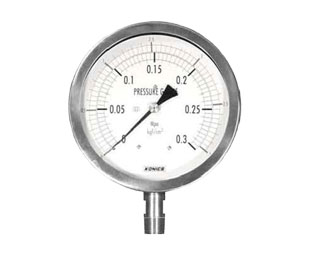

SS-3120 150pi Series

최근 압력계의 사용조건이 다양하여 높은 정도의 압력측정을 필요로 하는 경우가 많이 있습니다 본 계기는 압력의 변화를 고정도로 측정할 필요가 있거나 보통정도 급 급 (1.5 ,3.0 )의 계기 류를 교정하는 데에 적합한 정도가 극히 우수한 압력계입니다.

안전관리

• 운반 및 설치 사용시 충격을 가하지 마십시오.
• 압력계가 수평 수직이 되도록 설치 하십시오.
• 증기 유독가스가 많은 장소를 피하여 주십시오.

사용용도

• 각종 연구실 기준설비/ 각종 라인 정밀압력 측정 라인/ 보통형 기타 압력계 교정 검사용 등등

제작사양

• 크기(Diameter) : 150 mm .
• 정밀등급(Accuracy) : ±0.5% of Full Scale .
• 제작압력범위(Scale Range) : 0.1 ~ 100 Mpa . ( ※1 Mpa = 10.19716 kgf/㎠ )
• 사용압력(Working Pressure) : 정 압 력 : 75% of Full Scale . / 변동압력 : 60% of Full Scale .
• 사용온도(Working Temperature) : 기 체 : -20 ~ 65 . ℃ / 유 체 : -20 ~ 80 . ℃

제품사양

• 케이스(Case) : STS 304 .
• 카바(Cover) : STS 304 / Slip-on-Fit .
• 접속부 나사(Connection) : STS 316 . / PF, PT, NPT ↔1/4, 3/8, 1/2 .

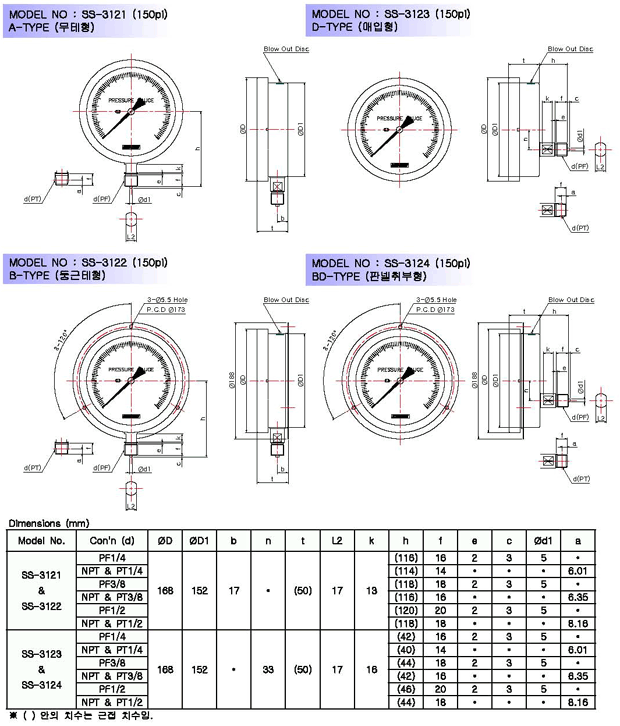

• 형태(Type) : A-Type . (무테형 ) / B-Type . (둥근테형 ) / D-Type . (매입형 ) / BD-Type (판넬취부형 ) .
• 부르돈관(Element) : STS 304, STS 316 . / C형 부르돈관 Helical형 부르돈관
• 내부기구(Movement) : STS 304 .
• 추가사양(Option) : Bracket / Throttles / Accessories .
• 투시창(Window) : 안전유리 .
• 지시침(Pointer) : Aluminum / 흑색 전착 도장
• 문자판(Dial) : Aluminum / 백색 코팅 . - 흑색(Mpa) 적색(kgf/㎠) 눈금 및 문자

안전관리

• 운반 및 설치 사용시 충격을 가하지 마십시오.
• 압력계가 수평 수직이 되도록 설치 하십시오.
• 증기 유독가스가 많은 장소를 피하여 주십시오.

사용용도

• 각종 연구실 기준설비/ 각종 라인 정밀압력 측정 라인/ 보통형 기타 압력계 교정 검사용 등등

제작사양

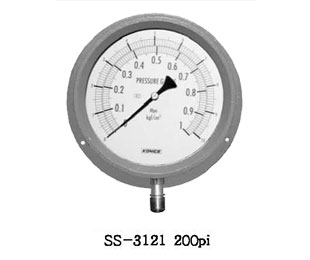

• 크기(Diameter) : 200 mm .
• 정밀등급(Accuracy) : ±0.5% of Full Scale .
• 제작압력범위(Scale Range) : 0.1 ~ 100 Mpa . ( ※1 Mpa = 10.19716 kgf/㎠ )
• 사용압력(Working Pressure) : 정 압 력 : 75% of Full Scale . / 변동압력 : 60% of Full Scale .
• 사용온도(Working Temperature) : 기 체 : -20 ~ 65 . ℃ / 유 체 : -20 ~ 80 . ℃

제품사양

• 케이스(Case) :Aluminum(함마톤 도장 ) .
• 카바(Cover) : Aluminum(함마톤 도장 ) .
• 접속부 나사(Connection) : STS 316 . / PF, PT, NPT ↔ 1/2, 3/8 .

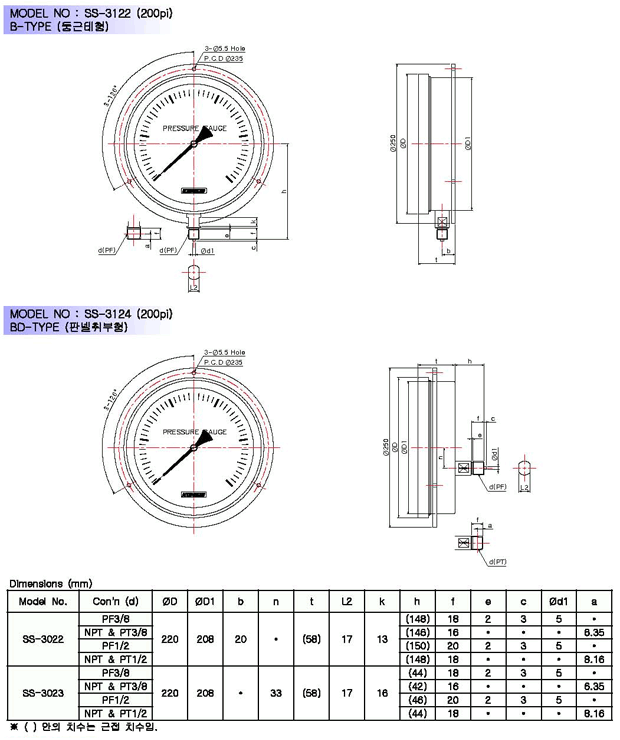

• 형태(Type) : B-Type . (둥근테형 ) / BD-Type (판넬취부형 ) .
• 부르돈관(Element) : STS 304, STS 316 . / C형 부르돈관 Helical형 부르돈관
• 내부기구(Movement) : STS 304 .
• 추가사양(Option) : Throttles / Accessories .
• 투시창(Window) : 안전유리 .
• 지시침(Pointer) : Aluminum / 흑색 전착 도장
• 문자판(Dial) : Aluminum / 백색 코팅 . - 흑색(Mpa) 적색(kgf/㎠) 눈금 및 문자
