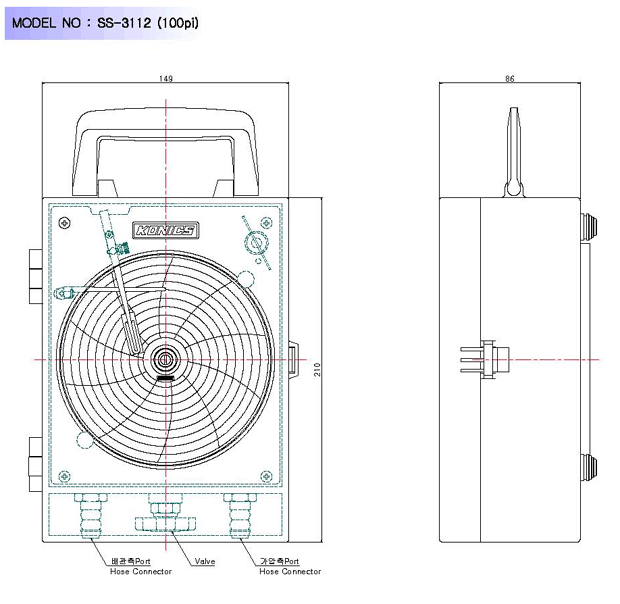

SS-3112

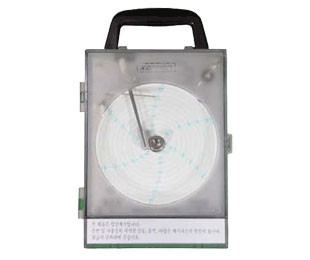

본 기록계는 운전중 압력변화를 시간의 흐름에 따라 기록 장치에 의하여 기록지상에 으로 기록하도록 되어있는 Pen 벽걸이형으로 제작된 기밀시험기록계입니다.

안전관리

• 급속한 압력 변화 및 진동 맥동이 있는 곳은 보호 장치를 설치 하십시오.
• 운반 및 설치 사용시 충격을 가하지 마십시오.
• 수평 수직이 되도록 설치 하십시오.

사용용도

• LPG, LNG 탱크라인 누설체크 / 전기 스파크로 인한 폭발 위험성이 있는 곳 등등/ 가스 허가설비 기준시설 등

제작사양

• 크기(Diameter) : 100 mm .
• 정밀등급(Accuracy) : ±1.5% of Full Scale .
• 제작압력범위(Scale Range) : 40 ~ 1000 mmH2O, 200 ~ 5000 mmH2O
  ( ※1 Mpa = 10.19716 kgf/㎠ = 1000 kpa = 101971.6 mmH2O)
• 사용압력(Working Pressure) : 정 압 력 : 75% of Full Scale . / 변동압력 : 60% of Full Scale .
• 사용온도(Working Temperature) : 기 체 : -20 ~ 80 . ℃ / 유 체 : -20 ~ 80 . ℃

제품사양

• 케이스(Case) : ENG'G Plastic사출물
• 카바(Cover) : ENG'G Plastic사출물
• 접속부(Connection) : Brass . / Hose Connector
• 형태(Type) : 휴대용 사각
• 투시창(Window) : ENG'G Plastic사출물
• 기록계 펜(Recorder Pen) : 1 Pen형
• 회전시간(Revolution Time) : 수동 태엽식 (무전원 ) / 10 min/R, 30 min/R
• 기록지(Chart Paper) : 100매
• 벨로우즈(Element) : Phosphor Bronze
• 내부기구(Movement) : Brass
• 추가사양(Option) : Accessories
