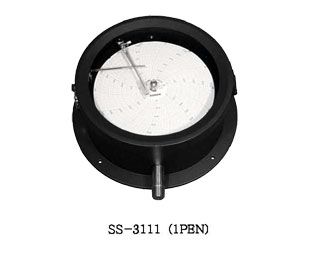

SS-3111

본 기록계는 운전중 압력변화를 시간의 흐름에 따라 기록장치에 의하여 기록지상에 으로 기록하도록 되어있는 Pen 벽걸이형으로 제작된 기밀시험기록계입니다.

안전관리

• 급속한 압력 변화 및 진동 맥동이 있는 곳은 보호 장치를 설치 하십시오.
• 운반 및 설치 사용시 충격을 가하지 마십시오.
• 수평 수직이 되도록 설치 하십시오.

사용용도

• 화학공장 LPG LNG저장소 / 각종 감시 체크 기록 용도 등등

제작사양

• 크기(Diameter) : 250 mm
• 정밀등급(Accuracy) : ±1.5% of Full Scale
• 제작압력범위(Scale Range) : 0~0.1⇒ 100 Mpa ( ※ 1 Mpa = 10.19716 kgf/㎠ )
• 사용압력(Working Pressure) : 정 압 력 : 75% of Full Scale / 변동압력 : 60% of Full Scale
• 사용온도(Working Temperature) : 기 체 : -20 ~ 80 . ℃ / 유 체 : -20 ~ 80 . ℃

제품사양

• 케이스(Case) : Aluminum
• 카바(Cover) : Aluminum
• 접속부(Connection) : STS 316 / PT ↔ 3/8, 1/2

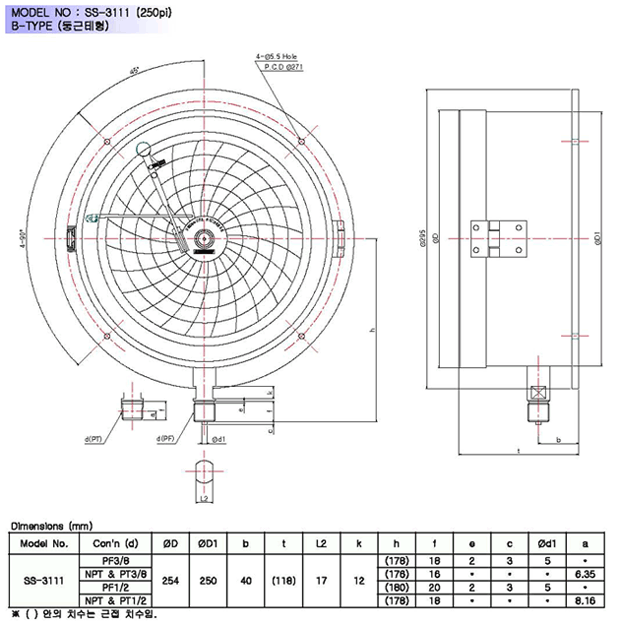

• 형태(Type) : B-Type (둥근테형)
• 투시창(Window) : 안전유리
• 기록계 펜(Recorder Pen) : 1 Pen 형, 2 Pen 형
• 회전시간(Revolution Time)
  - 고정식 (태엽식 ) : ~ 10min, 30min, 24hr
  - 조절식 (배터리식 ) : ~ 30min, 1hr, 3hr, 4hr, 12hr, 24hr,2 Day, 4 Day, 7 Day, 8 Day, 16 Day
• 기록지(Chart Paper) : 30매
• 부르돈관(Element) : STS 304, STS 316 / C형 부르돈관
• 내부기구(Movement) : STS 304
• 추가사양(Option) : Accessories
