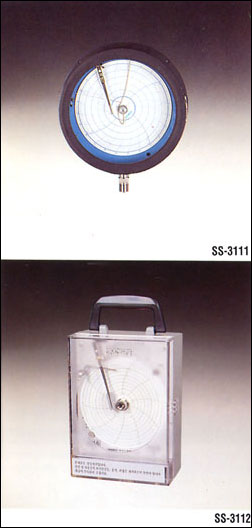

압력기록계(Pressure Recorder Gauge ) SS-3110 Series

안전관리

• 급속한 압력변화, 진동, 맥동이 있는 곳은 보호 장치를 설칫하십시오.
• 운반, 설치, 사용시 충격을 가하지 마십시오.
• 압력계가 수평, 수직이 되도록 설치 하십시오.

용도

• 화학공장, LPG, LNG 저장소
• 각종 감시, 체크, 기록 용도 등등

사양선택방법

• 계측조건에 맞는 크기, 재질, 접속부나사, 정밀도 등급 등을 결정하십시오.
• 압력 조건에 따른 상용 압력은 원칙적으로 다음의 값 이하로 하십시오.
  - 정압력 : 최고 눈금값의 3/4
  - 변동압력 : 최고 눈금값의 3/5

재질

• 케이스, 커버 : Al
• 브르돈관 : St, St
• 생 크 : St, St

제작사양

• 호칭크기(mm) : ø250(mm)
• 제작압력범위(Kgf/㎠) : 01 ~ 1000
• 외부모양 : 둥근테형(B)
• 시간/1회전 : 1, 12, 24, 168Hr(표준 24HR)
• 기록지 : 30장
