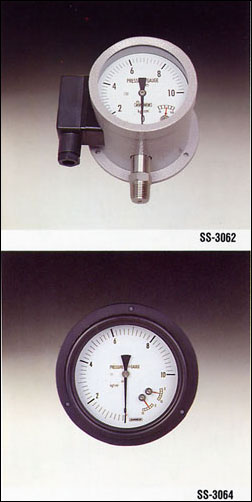

접점 압력계(Pressure Gauge with Micro Contact) SS-3060 Series

안전관리

• 급속한 압력변화, 진동, 맥동이 있는 곳은 보호 장치를 설치하십시요.
• 운반, 설치, 사용시 충격을 가하지 마십시오.
• 압력계가 수평, 수직이 되도록 설치하십시오.
• 정격전압 이하로 결선하여 주십시오.

용도

• 각종 압력제어, 경보 시스템
• 유압 프레스
• 공업용 특수 유체라인 등등

사양선택방법

• 계측 조건에 맞는 크기, 재질, 접속부나사, 취부 형태등을 결정하십시오.
• 압력 조건에 따른 상용 압력은 원칙적으로 다음의 값 이하로 하십시오.
  - 정압력 : 최고 눈금값의 3/4
  - 변동압력 : 최고 눈금값의 3/5

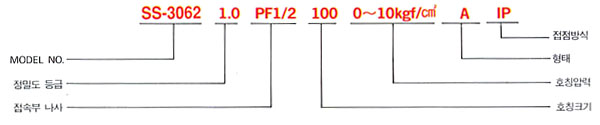

종류구분 및 기호

항목	종류	기호
정밀도 등급	1.0급	1.0
	1.5급	1.5
외 부 모 양	무 테 형	A
	둥 근 테 형	B
	판넬취부형	BD

재질

• 케이스, 커버 : Al
• 부르돈관 : St, St
• 생 크 : St, St
• 내부기구 : St, St
• 눈 금 판 : Al
