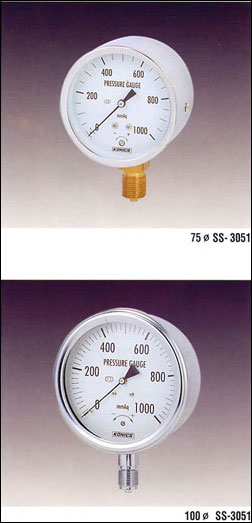

일반미압계(General Low Pressure Gauage) SS-3050 Series

안전관리

• 급속한 압력변화, 진동, 맥동이 있는 곳은 보호 장치를 설치 하십시오.
• 운반, 설치, 사용시 충격을 가하지 마십시오.
• 압력계가 수평, 수직이 되도록 설치하십시오.

용도

• 각종 용도의 미세한 압력측정
• 각종 탱크내의 액위 측정
• 각종 가스배관 압력측정

사양선택방법

• 계측조건에 맞는 크기, 재질, 접속부 나사, 정밀도 등급 등을 결정하십시오.
• 압력 조건에 따른 상용 압력은 원칙적으로 다음의 값 이하로 하십시오.
  - 정압력 : 최고 눈금값의 3/4
  - 변동압력 : 최고 눈금값의 3/5

종류구분 및 기호

호칭크기(mm)	정밀도 등급	외부모양
75	1.5급	A형 (무테형)
100

재질

• 케이스ㆍ커버 : STEEL 도금
• 챔버 : BRASS
• 생크 : BRASS 도금
• 내부기구 : BRASS
• 눈금판 : ALUMINUM
