고온용 격측식 격막압력계 (Diaphragm Seal Type Pressure Gauge for High Temperature) SS-3040 Series

안전관리

• 운반, 설치, 사용시 충격을 가하지 마십시오.
• 압력계가 수평, 수직이 되도록 설치하십시오.
• 고온(0~330℃)및 내식성 재질 사용

용도

• 고점도, 고온도, 고압력, 유체
• 사출기
• 화학공업, 제지공장 등등

사양선택방법

• 계측조건에 맞는 형태, 크기, 재질, 접속부나사등을 결정하십시오.
• 압력 조건에 따른 상용 압력은 원칙적으로 다음의 값 이하로 하십시오.
  - 정압력 : 최고 눈금값의 3/4
  - 변동압력 : 최고 눈금값의 3/5

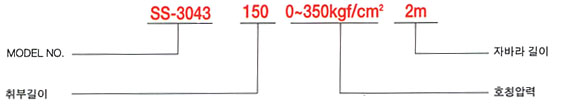

종류구분 및 기호

항 목	종 류		기 호
정밀도등급	1.0급		1.0
	1.5급		1.5

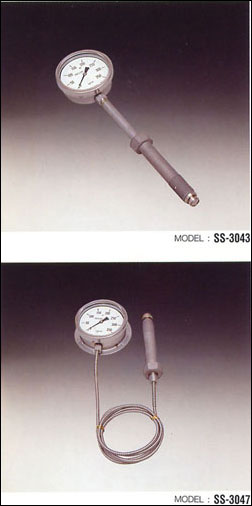

외부모양 (원형)	직결형	ø7.8*PF1/4	SS-3041
		ø10*PF3/8	SS-3042
		ø18*PF3/4	SS-3043
		ø23.6*PF1	SS-3044
	자바라형	ø7.8*PF1/4	SS-3045
		ø10*PF3/8	SS-3046
		ø18*PF3/4	SS-3047
		ø23.6*PF1	SS-3048

재질

• 케이스.커버 :STS304
• 내부기구 : St, St
• 취부볼트 : SM45C(열처리)
• 접액부, 격막판 : STS304, STS316
