격막식 압력계(Diaphragm Seal Type Pressure Gauge) : SS-3030 Series

안전관리

• 진동, 맥동이 있는 곳은 보호 장치를 설치하십시요.
• 운반, 설치, 사용시 충격을 가하지 마십시오.
• 압력계가 수평, 수직이 되도록 설치하십시오.

용도

• 석유화학 등 부식성 유체
• 시멘트, 제지 공장 등 분진, 고형물이 섞인 유체
• 고온, 고점도 유체
• 공업용 특수유체 line 등등

사양선택방법

• 계측조건에 맞는 크기, 재질, 접속부나사 또는 후렌지 규격, 정밀도 등급 등을 결정하십시오.
• 압력 조건에 따른 상용 압력은 원칙적으로 다음의 값 이하로 하십시오.
  - 정압력 : 최고 눈금값의 3/4
  - 변동압력 : 최고 눈금값의 3/5

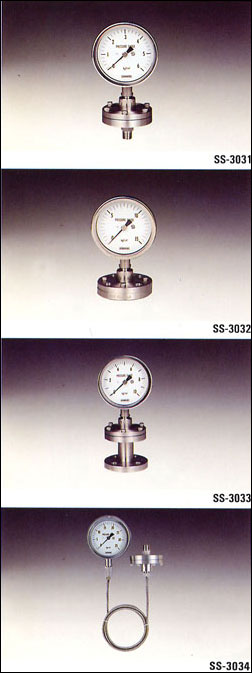

종류구분 및 기호

항 목	종 류		기 호
정밀도등급	1.0급		1.0
	1.5급		1.5

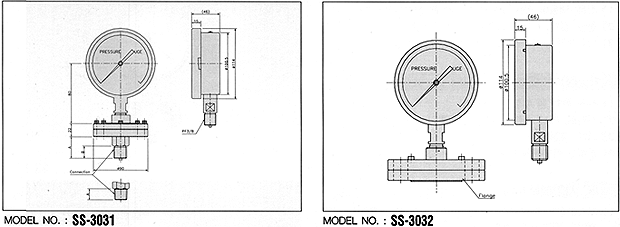

외부 모양	직 결 형	나 사 식	SS-3031
		후렌지식2단	SS-3032

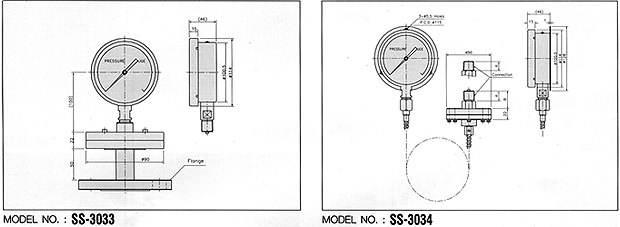

		후렌지식3단	SS-3033
	자바라형	나 사 식	SS-3034

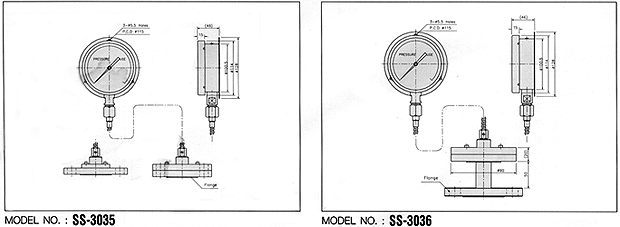

		후렌지식2단	SS-3035
	직결형	나사식(용접형)	SS-3036

재질

• 케이스, 커버 : St, St(STS304)
• 부르돈관 : St, St(STS304)
• 생 크 : St, St(STS304)
• 내부기구 : St, St
• 상후렌지 : St, St
• 하후렌지 : St, St
• 격 막 판 : St, St
