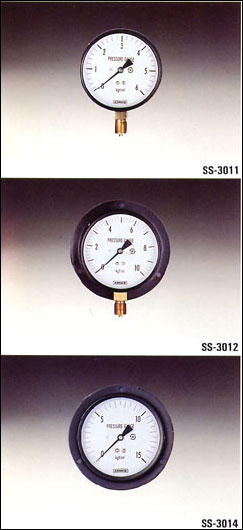

일반압력계(General Purpose Bourdon Type Pressure Gauge) SS-3010 Series

안전관리

• 급속한 압력변화, 진동, 맥동이 있는 곳은 보호 장치를 설치하십시요.
• 운반, 설치, 사용시 충격을 가하지 마십시오.
• 압력계가 수평, 수직이 되도록 설치하십시오.
• 증기, 유독가스가 많은 장소는 피하여 주십시오.

사양선택방법

• 계측 조적에 맞는 크기, 재질, 접속부나사등을 결정하십시오.
• 압력 조건에 따른 상용 압력은 원칙적으로 다음의 값 이하로 하십시오.
  - 정압력 : 최고 눈금값의 3/4
  - 변동압력 : 최고 눈금값의 3/5

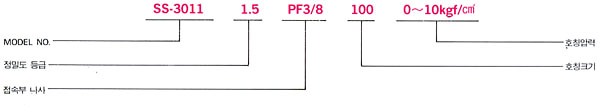

종류구분 및 기호

항 목	종 류	기 호
정밀도등급	1.5급	1.5
	3.0급	3.0
용 도	보 통 형
외 부 모 양	무 테 형	A
	둥근테형	B
	자른테형	C
	매 입 형	D
	판넬취부형	BD

재질

• 케이스. 커버 : STEEL(SCP2) or Engineering-plastic
• 부르돈관 : BRASS(C2700T)
• 생 크 : BRASS(C3604BE)
• 내부기구 : BRASS
• 눈 금 판 : ALUMINUM
