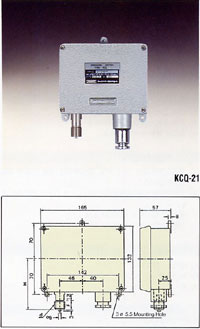

압력스위치(PRESSURE SWITCH)) KCQ-21

안전관리

• 필히 밸브를 사용하여 주십시오.
• 급속한 압력변화, 진동, 맥동이 잇는 곳은 보호장치를 설치하십시오.
• 운반,설치,사용시 충격을 가하지 마십시오.
• 압력계가 수평, 수직이 되도록 설치하십시오.

용도

• 각종 유량 측정
• 압력 전위차 응용라인 등등

사양선택방법

• 계측조건에 맞는 크기, 재질, 접속나사, 정밀도 등급 등을 결정하십시오.
• 압력 조건에 따른 상용 압력은 원칙적으로 다음의 값 이하로 하십시오.
  - 정압력 : 최고 눈금값의 3/4
  - 변동압력 : 최고 눈금값의 3/5

재질

• 케이스. 커버 : Aℓ
• 생크 : St, St
• 부르돈관 : St, S

제작사양

• 외모모양 : 4각
• 압력제작범위 : 0.5 ~ 1000Kgf/cm2
• 스위치 : SPDT (1P)
• 정격전압 : AC110/220V 5A
• 접속부나사 :PF3/8 PF1/2
• 케이스구조 : 방적형
