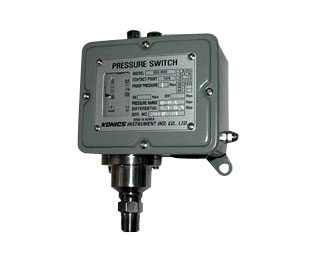

압력 스위치(Pressure Switch) KCQ-2020

안전관리

• 급속한 압력변화, 진동, 맥동이 있는 곳은 보호장치를 설치하십시오.
• 운반, 설치, 사용시 충격을 가하지 마십시오.
• 수평, 수직이 되도록 설치하십시오.

용도

• 압력제어, 경보 시스템.
• 선발, 발전소, 유압펌프, 공업용 유체 라인등

사양선택방법

• 계측조건에 맞는 크기, 재질, 접속부나사 또는 후렌지 규격, 정밀도 등급 등을 결정하십시오.
• 압력조건에 다른 상용압력은 원칙적으로 다음의 값이하로 하십시오
  - 정압력 : 최고 눈금값의 3/4
  - 변도압력 : 최고 눈금값의 3/5

재질

• 케이스, 커버 : Steel (SCP2)
• ELEMENT (BELLOWS) : BRASS
• CHAMBER : BRASS

제작사양

• Proof Pressuer : 0.05 ~ 1.5 Mpa (0.5 ~ 15kgf/㎠)
• Differential : 0.03 ~ 0.6 Mpa (0.3 ~ 6kgf/㎠)
• Max Temp : 0 to 60 ℃
• 접속부 나사(Connection) : PT3/8
• Contact Point : 1a 1b
• 정격전악 : AC 220V / 10A, DC 220V / 0.25A
