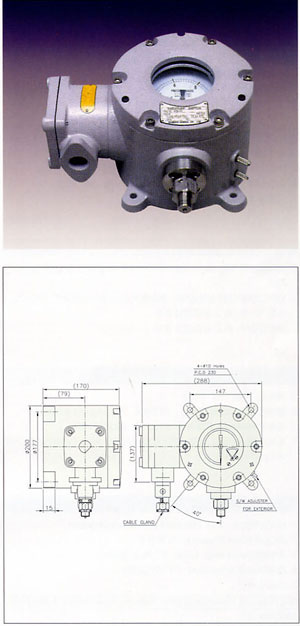

방폭형 압력지시 스위치 KCD-20 , KCD-21
(Expolsion-protechted pressure indicating swith)

안전관리

• 급속한 압력변화, 진공, 맥동이 잇는 곳은 보호장치를 설치 하십시요.
• 운반, 설치, 사용시 충격을 가하지 마십시오.
• 계측기가 수평, 수직이 되도록 설치 하십시오.
• 스위치 용량을 초과하여 사용하지 마십시오. (AC220V 15A 이하 범위 사용 기준)

용도

• 방폭지역내 배관압력의 지시 및 경보, 조절
• LNG, LPG Plant의 압력 지시 및 경보, 조절
• 폭발성이 있는 화학공장 Plant의 압력 지시 및 경보, 조절
• 공업용 특수 유체라인 등등

사양선택방법

• 계측조건에 맞는 크기, 재질, 접속부나사, 정밀도 등급 결정하십시오.
• 압력 조건에 따른 상용 압력은 원칙적으로 다음의 값 이하로 하십시오.
  - 정압력 : 최고 눈금값의 3/4
  - 변동압력 : 최고 눈금값의 3/5

재질

• 케이스ㆍ커버 : Al. - Cast
• 엘리먼트(Bourdon Tube) : STS304, STS316
• 접속구(Socket) : STS304, STS316
• 기타 특수재질의 경우 격막식(Diaphragm Seal Type)으로 부가하여 Option 제작합니다.

제작사양

• 제작압력범위 : -76~0mmHg, 0~1→10~700kgf/㎠
• 과압범위(Over-Pressure) : Range의 1.3배
• 취부방법(Mounting) : surface
• 접속부나사(Connection) : PT1/2"(표준)
• 스위치 사양


  Type	Form	Rating	Dead Band	Accuracy		설정방식
  				지시	설정
  Micro Swich	SPDTx1	250V AC 15A	Fixed, 8% 이내	±1.5% of F.S	±1.0% of F.S	Field & internal
  	SPDTx2

• 케이스 구조 : 방폭형(Ex d llB T5)
• Option 사양 : 격막결착(Diaphragm Seal), 방폭형 전선연결구(Cable Gland)
