고정도의 절연성 신호변환기로서 온도,압력,유량의 정확한 변환신호를 전송하므로서 보다 정확한 변환신호를 전송하므로서 보다 정확한 관리분석을 할 수 있도록 하고 있습니다.

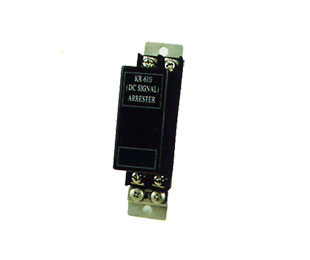

본 Lighting Arrester는 입력 Line(신호, 전원, 열전센서,RTD, 포텐션메타)으로 유입되는 Surge를 차단하는 기기를 보호한다.

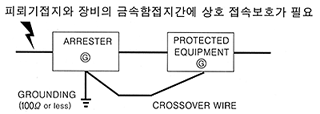

Grounding
| 모델 | KR-610A | KR-610B | KR-620A | KR-620B | KR-630 | KR-640 | KR-650 | |
|---|---|---|---|---|---|---|---|---|
| 입력 | DC Power | AC&DC Power | Thermocouple | RTD sensor | Potentionmeter | |||
| 방전전압 | btwn lines | 28V~30V 이상 | 68V~70V 이상 | 300V이상(최고) | 500V이상(최고) | ±7.5V 이상 | ||
| btwn lines & GND | 255V~345V | 500V이상(최고) | 700V이상(최고) | 255V~345V | ||||
| 최대서지전압 | btwn lines | 40V 이하 | 80V이하 | 345V이하 | 600V이하 | 16V 이하 | ||
| lines GND | 600V이하 | 840V이하 | ||||||
| 응답시간 | 0.1μsec 이하 | |||||||
| 방전전류 | 1000A(8x20)μsec(10KA Option) | |||||||
| 최대부하전류 | 100mA | 2A | 100mA | |||||
| 내부접속저항 | Appr' 5Ω ( return포함) |
Appr'. 0.4Ω (return포함) |
Appr'. 10Ω(return포함) | Appr'. 0.5Ω±0.1% | ||||
| 누설전류 | btwn lines | 5μA 이하 (30V DC) |
5μA 이하( 70V DC) | 0.1mA이하(150V DC) | 0.1mA이하(300V DC) | 10μA이하 (7.5V DC) |
2μA이하 (3V DC) |
10μA이하 (7.5V DC) |
| btwn lines & GND | 5μA 이하 (140V DC) |
0.1mA이하 (300V DC) |
5μA이하 (140V DC) |
2μA이하 (140V DC) |
10μA이하 (140V DC) |
|||
| 라인 | DC최대전압 | 30V DC | 70V DC | 70V DC | 350V DC | 7.5V DC | ||
| AC최대전압 | 120V AC | 250V AC | ||||||
| 사용 온 습도 |
-5℃~+60℃ 90% RH Max. | |||||||
| 크기 | w23.5xH102xD62(mm) | |||||||
| 무게 | 140g | |||||||
| Mounting | Wall Mounting | |||||||
