고정도의 절연성 신호변환기로서 온도,압력,유량의 정확한 변환신호를 전송하므로서 보다 정확한 변환신호를 전송하므로서 보다 정확한 관리분석을 할 수 있도록 하고 있습니다.

변환기(ISOLATED CONVERTER) : CN-6000 Series

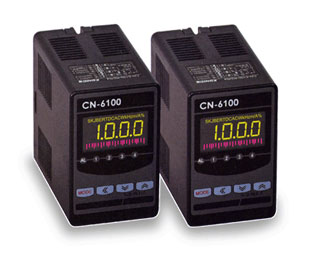

CN-6000 Series

절연형 콘버터 CN-6000시리즈는 고성능 A/D콘버터와 마이크로프로세서를 사용하여 자기진단, 특수기능을 갖고있어 USER가 다양한 선택을 할수 있으며 조작 및 설정이 가능하다.

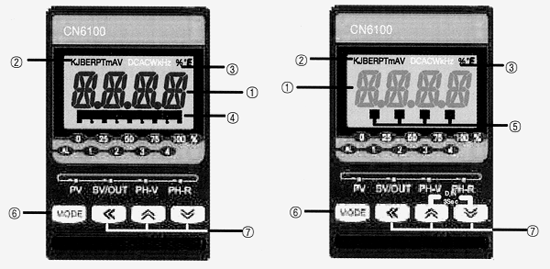

외형 및 명칭

① 표시부 : 운전시 현재값, 파라미터 설정시 설정값
② 입력사양 표시부 : K, J, B, E, R, T, PT(DPT), mA, V, mv
③ 단위 표시부 : %, ℃, ℉
④ 출력량 표시 바그래프
⑤ 경보출력 lamp
⑥ MD키 : 설정모드 진입시, 파라미터 간 이동 시
⑦ 이동키, up, down 키 : 파라미터 설정 시

제품사양

전원전압	85~264vac, 47~63HZ/24VDC(Option)
허용전압변동범위	전원전압의 90~110%
방 식	LCD 12 SEGMENT DISPLAY
입 출 력 사 양	"SPEC TABLE" 참조
표 시 정 도	±0.2% F.S ±1 DIGIT
설 정 방 식	전면키를 이용한 설정, PC를 이용한 설정
입 력 샘 플 링 주 기	온도센서: 250ms, 아날로그:100ms
내 전 압	2000vac 50/60hz 1분간(입력단자-전원단자)
내 진 동	5~55HZ(주기1분간)복진폭0.75mm, .Y.Z각방향2시간
절연저항, 정전보상	100㏁ 이상(500VDC 기준), 약 10년
내 노 이 즈	노이즈시뮬레이터에 의한, 형파노이즈(펄스폭 1㎲)±2KV
사용 주위 온,습도	-10~50℃/보존온도:-20~60℃,35~85%RH
사 이 즈(mm)	8PIN :50(W) x 80(H) x 102(D), 11PIN :50(W) x 80(H) x 111(D)

주요기능

입력 스케일 기능(아나로그 입력일 경우)
소수점 설정 기능(아나로그일 경우에 한함)
표시 스케일 기능(아나로그일 경우에 한함)
출력 스케일 기능(아나로그일 경우에 한함)
입력 보정 기능
기울기 보정 기능
디지털 입력 기능(HOLD, 0점조정, ALRAM RESET)
특수 함수 기능(mV, V, mA입력의 경우)
피크치 홀드기능(최대값/최소값)
디지털 필터기능
BURN OUT 기능(상한치 또는 하한치)
임의의 단위 전환기능(℃, ℉, %, HZ···)
자기 진단기능(입력상태 및 에러메세지 표시)
잠금기능(KEY LOCK)
알람기능(R2, R4 출력의 경우)
- 알람은 경보옵션과 종류의 조합에 의하여 작동됨
- 경보옵션 : A일반경보, B경보유지,C대기경보
- 경보의 종류 : 0기능없음, 1상한경보, 2하한경보, 3상하한 범위경보, 4상하한경보

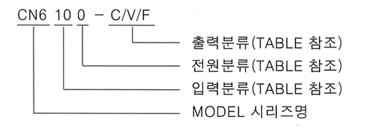

Ordering Code

Spec table

1.전원입력

CODE	입 력 TYPE		범위(℃, 주파수, 저항)
10	열전대(TC)	K(CA)	-200~1350
		K(CA)	-199.9~999.9
		J(IC)	-199.9~800
		E(CR)	-199.9~800
		T(CC)	-199.9~400
		B(PR)	0~1800
		R(PR)	0~1750
		S(PR)	0~1750
		N(NN)	-200~1300
		G(W)	0~2300
		L(IC)	-199.9~900
		U(CC)	-199.9~400
		PLATINE ∥	0~1390
	측온저항체(RTD)	CU 50"	-199.9~200
		CU 100"	-199.9~200
		JPT 100"	-199.9~600
		DPT 50"	-199.9~600
		DPT 1000"	-199.9~850
	전압, 전류	-200~200mV	-199.9~200
		-1.000~.000V	-1.000~1.000
		DC 0~20mA	0.000~20.000
		DC 4~20mA	4.00~20.00
		-10.00~10.00VDC	-10.00~10.00
40	PULSE 입력		0~10KHZ
50	POTENTIONMETER		0~2KΩ
60	AC VOLTAGE(단상)		AC VOLT
61	DC VOLTAGE		0~110V, 220V, 440V
65	AC CURRENT		DCV
66	DC CURRENT		0~5A
69	AC WATT(단상)		V, ︳
80	로드 셀 입력		로드 셀

2. 전원분류

TABLE	SPEC
0	85~264VAC(47~63HZ)
1	24VDC
6	L00P POWER(24V 2-WIRE)

3. 출력분류

TABLE	OUTPUT	SPEC
C	전류 출력	4~20mA
C2	전류 출력 2개	4~20mA
V	전압 출력	(0~5V, 1~5V, 0~10V)
V2	전압 출력 2개	(0~5V, 1~5V, 0~10V)
F	펄스 출력	(1,10,100)HZ/(1,100)KHZ
R2	ALARM 2개	RELAY 2EA
R4	ALARM 4개	RELAY 4EA
