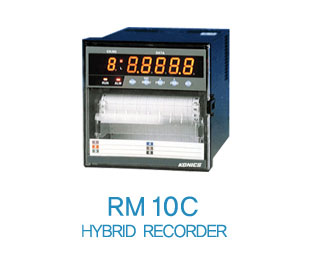

HOME > 제품소개 > 기록계 > RM 10C
국내 최초로 아나로그 기록계를 국산화하여 산업발전에 기여하고 첨단기능의 하이브리드 기록계도
국산화함으로써 완벽한 데이터관리와 분석을 할 수 있도록 하였습니다. 새로운 기록방식의 기록계를
개발함으로서 국내 유일의 국산화 기록계의 전문생산업체로 나아갈 것입니다.
부분 압축 및 확대, ZONE 기록. 찬넬칸 +, -, 평균 및 개평연산 .
도어 내진, 방수성 우수 . 후면길이 150mm, anrp dir 1.5 kg
| MODEL | Communication | Chart Sensor(Option) | DI/DO(Option) | Description |
|---|---|---|---|---|
| 01 | 1 pen recorder | |||
| 02 | 2 pen recorder | |||
| 06 | 6 pen recorder | |||
| 0 | RS-232C(Standard) | |||
| 1 | RS-485(Option) | |||
| 0 | None | |||
| 1 | Yes | |||
| 0 | None | |||
| 1 | Relay output | |||
| 2 | 3DI | |||
| 3 | 3DI+relay output |
| TITLE | Pen Recorder | Multi Point Recorder | |
|---|---|---|---|
| 입력 | 입력수 | 1, 2 | 6 |
| 측정주기 | 125m | 10s/6ch,MAX | |
| 입력Type | DC전압
±10mV, 0-20mV DC전류 4-20mA(250Ω shunt resistance required) Thermocouple:K,T,J,E,B,S,R,C,N,PR40-20, PLII,L,Au-Fe,U RTD : Pt100, JPt100 |
||
| 성능 | 정도 | ±0.3%±3 digit max. for Digital indicator/printing | |
| Noise-Recuction | NMRR
: 60db min.(50Hz/60Hz±0.1Hz) CMRR : 140db min.(50Hz/60Hz±0.1Hz) |
||
| 절연저항 | 각단자-접지단자간 500V DC.20MΩ min. | ||
| 절연내압 | 전원단자-접기단자간
1.5kV AC, 1분간 입력단자-접기단자간 0.5kV AC, 1분간 |
||
| ALRARM | 접점수 | 3
outputs (From A contacts : Built-in option) |
6
outputs (From A contacts : Built-in option) |
| 접점용량 | 250V AC 3A max. loaded, 30V DC 3V max. loaded | ||
| 통신 | Interface | RS-232C(Standard), RS-485(Option) | |
| 전원 | 전격전압 | 100-240V AC(50-60Hz) | |
| 소비전력 | 30VA max.(100V AC) | 25VA max.(100V AC) | |
| 구조 | 취부방법 | 판넬 취부형, 도아-내진 방분류 구조(IP-65) | |
| 외형크기 | 144(W)×144(H)×150(D)mm |
||
| 무게 | 2.0-2.5kg max. | 1.5kg max. | |
| 작동상태 | 사용환경 | Temperature : 0-50℃, humidity : 20-80%RH | |
| 기록
Printing 성능 |
기록방식 | Disposable felt pen | Wire dot 6 color ribbon |
| Printing | Wire dot 1 color ribbon | ||
| 응답시간(95%) | 1.0s max. | ||
| Dot Print 폭 | 10.0s/6ch max. | ||
| 기록지 | 길이 : 16m, 유효폭:114mm, 접힌 유효폭 : 40mm | ||
| 기록속도 | User-selective form 41 speeds inrange : 5-12000mm/hr | User-selective form 34 speeds in range : 0-1500mm/hr. | |
| Printing 색상 | Red, Green | Purple, Red, Green, Bluue, Brown, Black | |
